Die DOBNER Aluminium-Tragschiene

diese Tragschiene ist aus hochwertigem Aluminium hergestellt und beidseitig schwarz einbrennlackiert.

Die Materialstärke ist 0,8 mm
Die Länge ist max. 5000 mm (5,00 m)

Die DOBNER Stahl-Tragschiene

diese Tragschiene ist aus verzinktem Stahl hergestellt und beidseitig schwarz einbrennlackiert.

Die Materialstärke ist 0,5 mm
Die Länge ist max. 5000 mm (5,00 m)

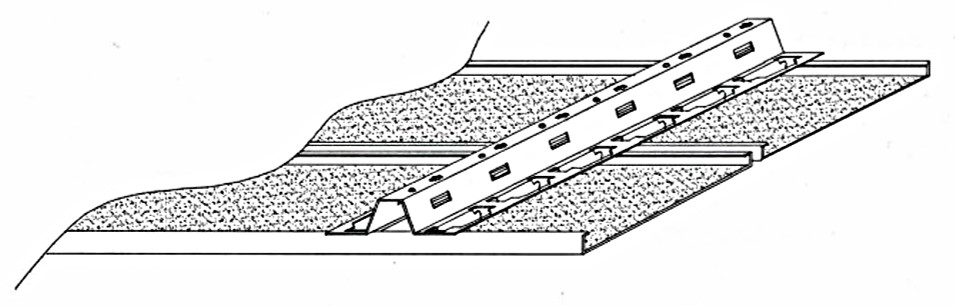

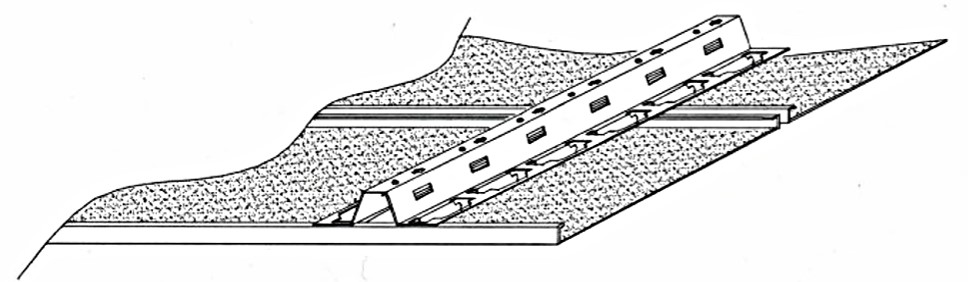

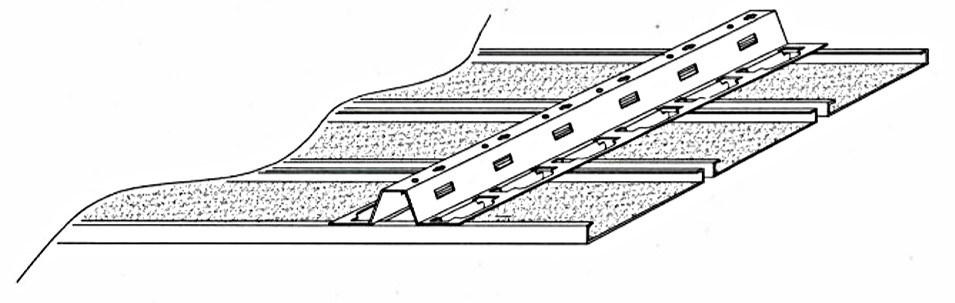

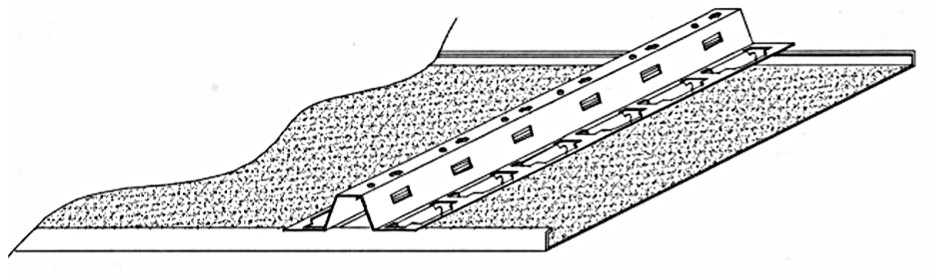

Tragschiene mit Paneelen
TYP K84 - Modul 100

Tragschiene mit Paneelen
TYP K134 - Modul 150

Tragschiene mit Paneelen
TYP K184 - Modul 200

Tragschiene mit Paneelen
TYP K284 - Modul 300

Tragschiene mit Paneelen mit geschlossener Fuge

Typ K100 - K300
Module 100 - 300

Standard-Perforationen für DOBNER Aluminium-Paneeldecken:

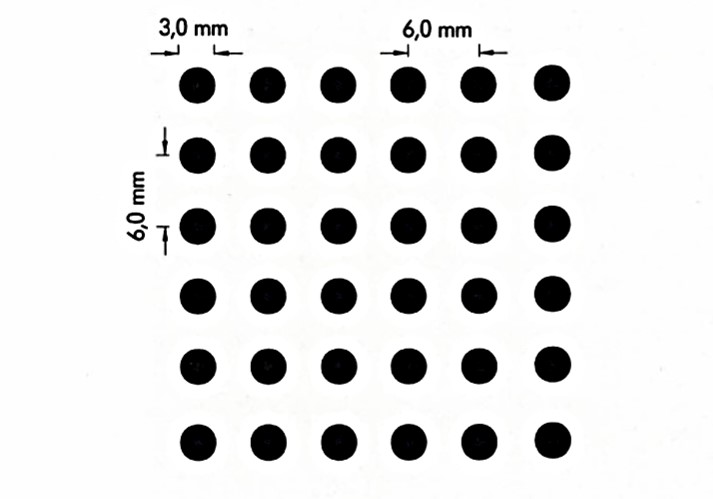

Lochbild RG 3019
Lochdurchmesser:    ca. 3,0 mm
Lochabstand:             ca. 6,0 mm
Lochreihen:                gerade
Freier Querschnitt:    19,6 %

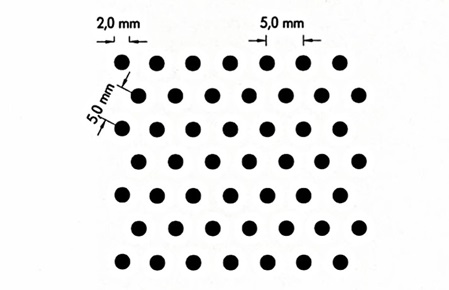

Lochbild RV 2016
Lochdurchmesser:    ca. 2,0 mm
Lochabstand:             ca. 5,0 mm
Lochreihen:                60 diagonal versetzt
Freier Querschnitt:    16,0 %

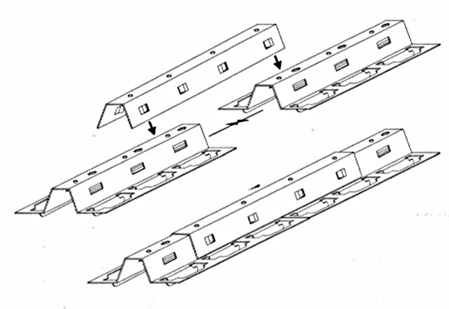

DOBNER Paneeldecken - Tragschienen-Verbinder

Hergestellt aus Aluminium, welches beidseitig schwarz einbrennlackiert ist. Zum korrekten Verbinden zweier Tragschienen.
Die Längsstöße der Tragschiene werden durch einclipsen des Tragschienen-Verbinders stabil verbunden.

Abhänger-Verlängerungsfedern

Werden mehr als 1.500 mm Abhängehöhe gewünscht, ist der Einsatz von Verlängerungsfedern notwendig.
Damit ist ein stufenloses Regulieren der Bauhöhe auch bei extrem großen Abhängehöhen möglich.

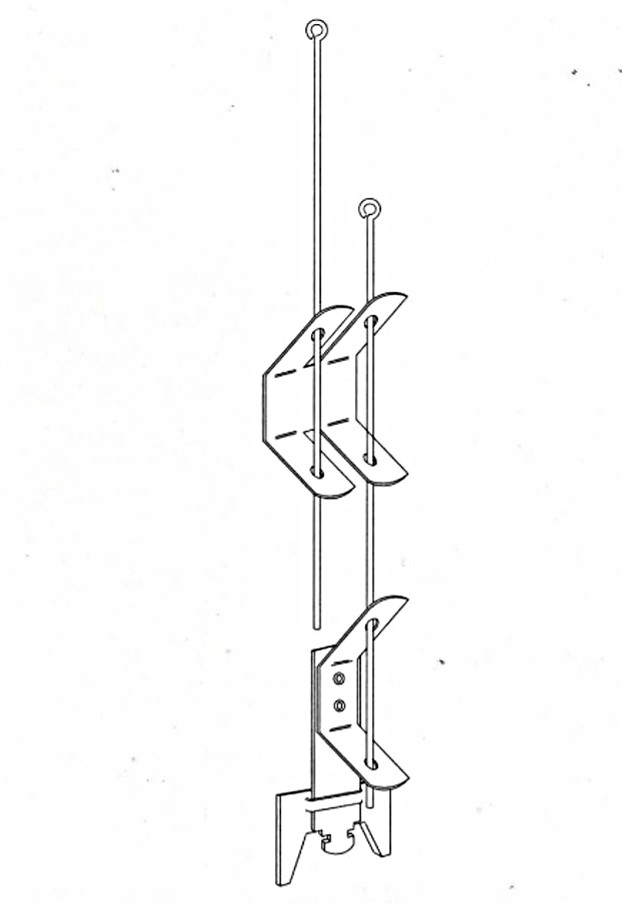

Die Schnellabhänger

Hergestellt aus verzinktem Stahl mit Sicherungsschieber. Die kleinste Abhängehöhe beträgt bei Verwendung eines Abhängedrahtes min. 140 mm.

Die Abhängedrähte

Lieferbar von 125 mm bis 1500 mm.

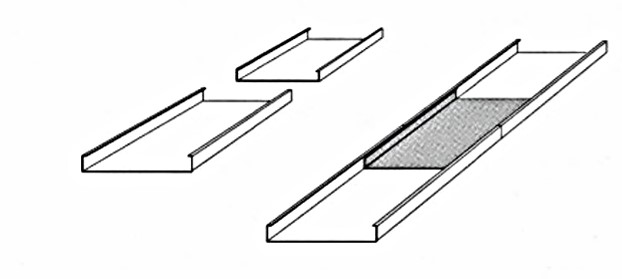

Die Paneel-Verbinder

Hergestellt aus Aluminium, einseitig einbrennlackiert

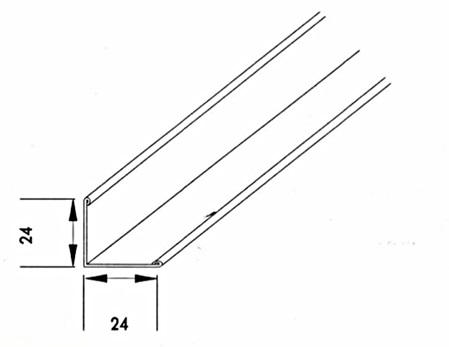

Wandwinkel aus Aluminium

Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm.

Stufen-Wandwinkel aus Aluminium

Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm. Zum Herstellen einer Schattenfuge im Wandbereich.

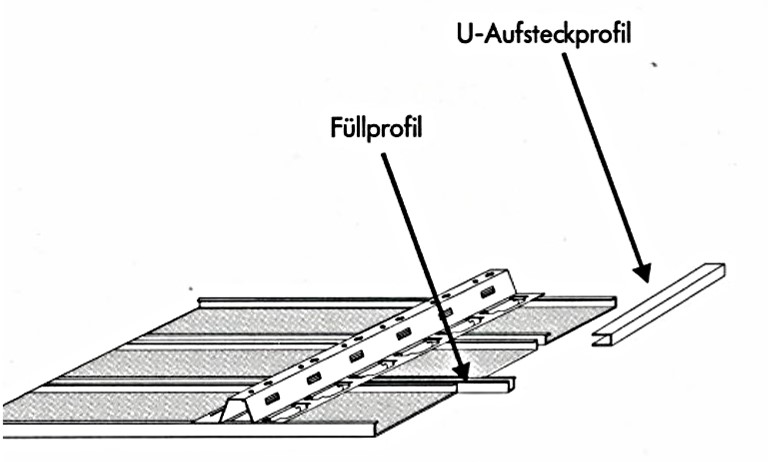

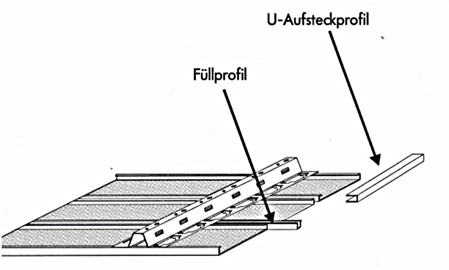

U-Aufsteckprofile und Füllprofile (zwischen den Paneelen) aus Aluminium

Lieferbar in allen RAL-Farben und mit einer maximalen Länge von 3000 mm.

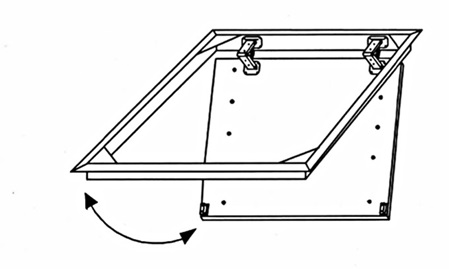

Revisionstüren

für den einfachen Zugang in den Deckenhohlraum. Diese Neuentwicklung gewährleistet ohne Einsatz von Werkzeugen das Öffnen und Schließen der Revisionsklappen.

Durch einfaches Anheben des Revisionsdeckels öffnet der Schließmechanismus automatisch. Zum Schließen der Deckel wieder nach oben drücken und die Revisionstüre ist wieder fest arretiert.
Dieser Vorgang lässt sich ohne Beschädigungen beliebig oft wiederholen. In der Revisionsklappe sind bereits die Tragschienen integriert, auf diese können dann vor Ort die Paneele eingeclipst werden.

übliche Abmessungen:

300 x 300 mm
400 x 400 mm
500 x 500 mm
600 x 600 mm

Andere Abmessungen auf Anfrage.

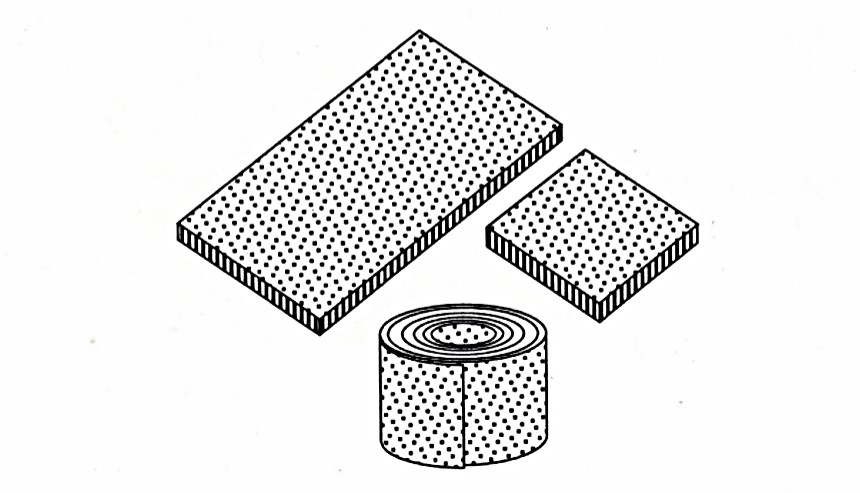

Akustikmatten

Material: Mineralwolle, 20 mm dick, mit einseitigem schwarzen Rieselschutzvlies kaschiert.

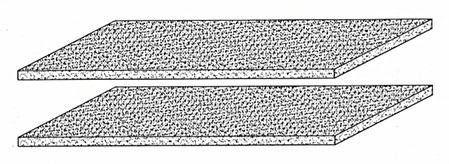

Akustikvliese

Material: Naturfaser, schwarz durchgefärbt, riesel- und verrottungsfest, leicht zuschneidbar, umweltfreundlich, fungizid- und chemikalienbeständig

Zusatzmodule

Mit diesen Modulen können Sie problemlos Strahler, Leuchten und Lautsprecher in die Paneeldecke integrieren.Zusatzmodule werden generell separat abgehangen.
